K8s 모니터링 하기 [prometheus,grafana]

클러스터 모니터링하기

• prometheus , Grafana 항상 등장하길래 해보고싶다.
• 지난번 구축한 ArgoCD를 사용해서 배포

Helm차트 생성하기

• artifacthub.io 에서 prometheus 를 검색하니 kube-prometheus-stack에 별이 많아서 사용해보았다.
• https://artifacthub.io/packages/helm/prometheus-community/kube-prometheus-stack

kube-prometheus-stack 44.2.1 · prometheus/prometheus-community



차트 pull 및 수정

helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm pull prometheus-community/kube-prometheus-stack
tar zxvf .\kube-prometheus-stack-44.1.0.tgz

• Values.yaml에서 원하는 값을 수정합니다.
• 제가 테스트용으로 원하는값은 프로메테우스의 데이터 기간과 저장소값 그리고 Grafana의 서비스 타입입니다.

prometheus:
  prometheusspec:
    retention: 30d                      ## 30일 이후 데이터 삭제
    storageSpec:
      volumeClaimTemplate:
        spec:
          storageClassName: standard     ## 클라우드 공급자에 따라 다릅니다. EKS경우 gp2 등등..
          accessModes: ["ReadWriteOnce"]
          resources:
            requests:
              storage: 100Gi

grafana:
  service:
    portName: http-web
    type: LoadBalancer         ## 외부노출 로드밸런서로 수정  (해당값은 없으니 넣어주시면됩니다.)

• 저장하고 이전에 ArgoCD와 연결된 git에 push해줍니다.

Argo-CD로 배포

• Argo-CD에서 배포해보겠습니다.
• 좌측 상단의 NewApp을 누른후 기본 정보를 입력해줍니다.

• 소스에서 기존에 연결되었던 깃 저장소를 선택해주고 push했던 폴더 이름을 선택해줍니다.

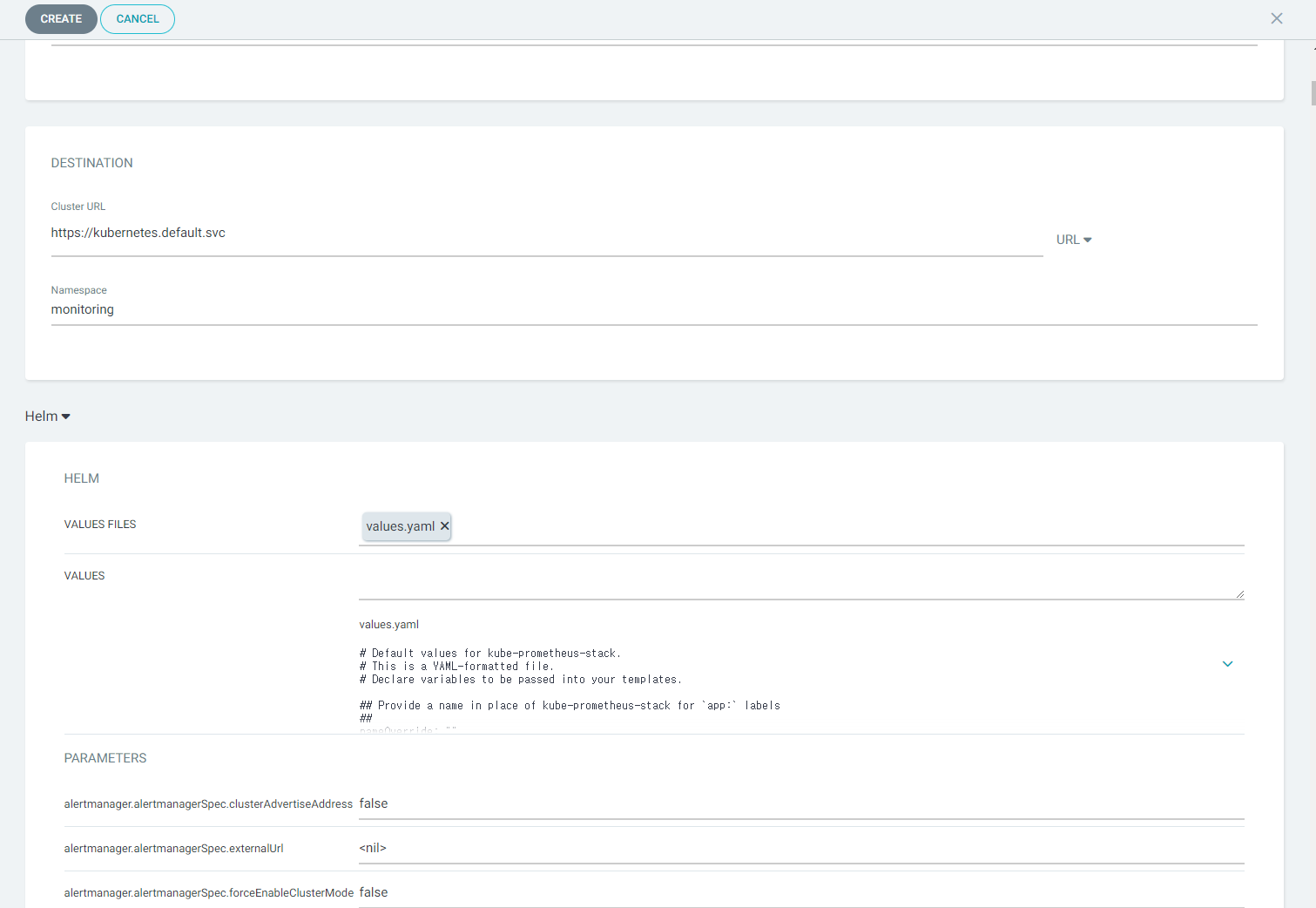

• 목적지로 로컬클러스터 주소를 지정해주고 네임스페이스를 기입해줍니다. [저는 미리만들어두었습니다.]
  그리고 저희는 Values파일을 수정해두었기떄문에 Values Files를 지정해줍니다.

• create를 눌러주면 네모모양으로 상태가 보여지는 여기서 SYNC를 누르게되면 배포가 진행됩니다.

• 하지만 사용하는 차트의 기본 제공대시보드를 사용한다면 해당 json 내요의 리소스사양이 너무커서 배포가 되지않습니다.하여 Sync 간에 Replace 옵션을 체크하여 배포를하겠습니다.
  참조: https://argo-cd.readthedocs.io/en/stable/user-guide/sync-options/#replace-resource-instead-of-applying-changes

Sync Options - Argo CD - Declarative GitOps CD for Kubernetes

• 배포가 완료되면 다음과같은 화면을 보실수있습니다. [화면이 다안나오게 찍은것은 안비밀..]

• 이제 배포된 공인ip를 확인하고 http://ip 로 접속하면 로그인 화면이 반겨줍니다.[초기 유저와 암호는 직접확인해보세요!]

• 기본제공하는 대시보드가 굉장히 많이 있네요.

• 하지만 저는 형형색색의 어그로를 끄는 대시보드를 보고싶습니다. 사람들이 구현해놓은것중에 골라서 사용해보겠습니다. 링크에서 대시보드를 검색해서 사용할수있습니다. https://grafana.com/grafana/dashboards/

Dashboards | Grafana Labs

• 검색에 k8s를 검색하고 조건으로 데이터소스 prometheus와 lasteupdate 순으로 나열해서 골랐습니다. [ID COPY누르기!]
• Grafana에서 좌측에서 Dashbord - Browse 누르고 우측의 import로 추가했습니다.

복사한 대시보드 ID 넣기후 Load!

• 데이터 소스를 Prometheus로 지정해주면 완성입니다.

이쁘다!

• 자세히 보니 몇몇의 패널 제목과 메트릭이 맞지않게 되있는걸보니 PromQL을 확인해서 맞게 바꿔주거나 보이지않는 패널은 PromQL을 바꿔줘야 될것같다.
  다음엔 더많은 공부가 될것같다.

썸네일

끝
